เครื่องประมวลผลบัสบาร์สต็อปเปอร์อัตโนมัติของเซอร์โวมอเตอร์

รายละเอียดสินค้า

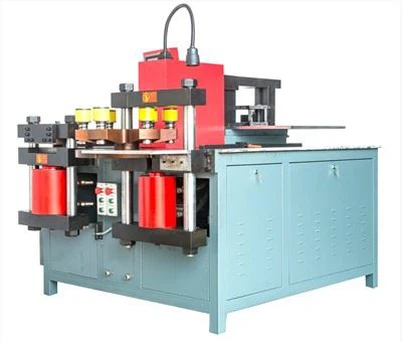

เครื่องประมวลผลบัสบาร์สต็อปเปอร์อัตโนมัติของเซอร์โวมอเตอร์

503ESK-Pผลิตภัณฑ์มีสถานีประมวลผล 3 สถานีสำหรับการเจาะ การตัด และการดัด

และถูกออกแบบด้วยระบบไฮดรอลิกอิสระ 3 ระบบ ทั้งการเจาะ การตัด และ

สถานีดัดสามารถทำงานพร้อมกันได้

(1) สถานีเจาะควบคุมพิกัดการเจาะผ่านเซอร์โวมอเตอร์และ PLC

ทำให้สามารถกำหนดตำแหน่งและเจาะชิ้นงานที่มีรูพรุนได้อย่างต่อเนื่อง มีประสิทธิภาพและแม่นยำ

(2) สถานีตัดจะควบคุมขนาดบล็อกตัดโดยอัตโนมัติผ่านเซอร์โวมอเตอร์และ PLC

ทำให้สะดวกและมีประสิทธิภาพ

(3) สถานีดัดจะควบคุมความยาวการดัดผ่านเซอร์โวมอเตอร์ และค้นหาตำแหน่งโดยอัตโนมัติ

ตำแหน่งการปิดกั้นวัสดุและสามารถบรรลุโปรแกรมเพื่อค้นหามุมและตำแหน่งการดัดได้หลายมุม

พารามิเตอร์ทางเทคนิค

 รายละเอียดสินค้า

ใช้ระบบควบคุมวัสดุหยุดเซอร์โว แบ่งออกเป็น:

โหมดการตัดโหมดการเจาะและโหมดการดัด

▶ โหมดการตัดดังแสดงในรูป:
(1) กำหนดความยาวเท่ากันในการตัดหลายชิ้น
(2) กำหนดความยาวที่แตกต่างกันเพื่อตัดหลายชิ้นและชิ้นเดียวที่มีความยาวต่างกัน

โหมดการเจาะแสดงในรูป:

(1) ตั้งค่ารูเจาะที่ผิดปกติหลายรูด้วยพิกัดที่แตกต่างกันและกรอกพิกัดโดยตรง

(2) ตั้งค่าเทมเพลตได้หลากหลาย: 1 รู 2 รู 4 รู ฯลฯ ใช้งานง่ายและมีประสิทธิภาพโดยตรงเทมเพลต

โหมดการดัดจะแสดงในรูป:

(1) ส่วนต่อประสานกับผู้ใช้นั้นใช้งานง่ายและเข้าใจง่าย

(2) ประสิทธิภาพที่มั่นคงและใช้งานง่าย

(3) ความแม่นยำในการดัดงอสูงและการทำซ้ำการทำงานที่ดี

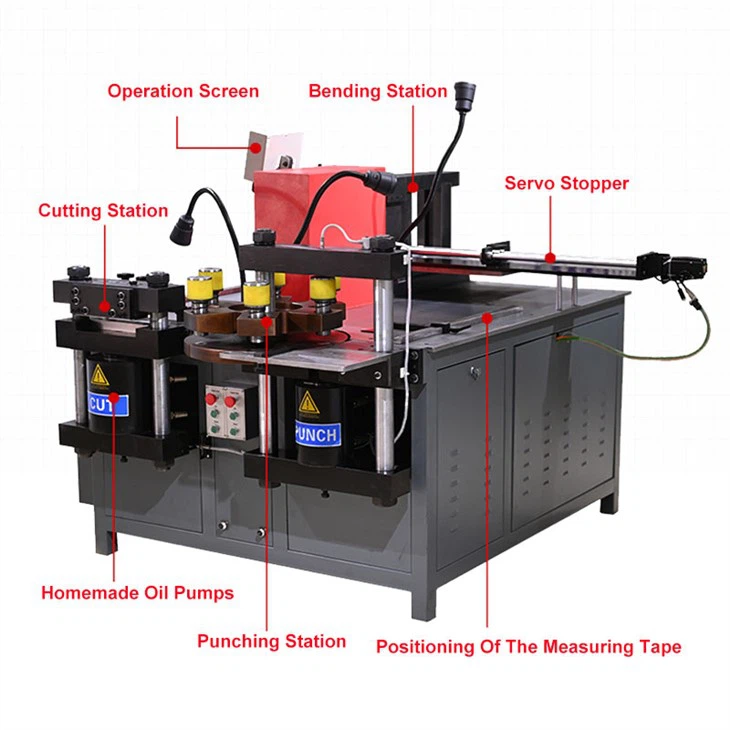

คุณสมบัติของสินค้า

สถานีตัด:

โครงสร้างเฉือนแบบเสาคู่ ส่วนเรียบ ไม่มีของเสีย ไม่มีเสี้ยน ไม่มีมุมยุบ ไม่มีเสี้ยน

ไม่มีมุมยุบ

สถานีเจาะ:

เป็นโต๊ะหมุน 6 โหมด ทำจากเหล็กหล่อเหนียวซึ่งไม่ต้องเปลี่ยนแม่พิมพ์

ลดการทำงานผิดพลาดเนื่องจากการเปลี่ยนแปลงแม่พิมพ์บ่อยครั้ง และลดอัตราความเสียหายของแม่พิมพ์

ม้าหมุนเป็นส่วนสำคัญที่ช่วยให้มั่นใจในการจัดตำแหน่งที่สมบูรณ์ของด้านบนและด้านล่าง

แม่พิมพ์และปรับปรุงความเข้มข้นของแม่พิมพ์และอายุการใช้งานของแม่พิมพ์คือ

อย่างมากดีขึ้น

สถานีดัด:
โครงสร้างการดัดแบบปิดทำให้มีความสม่ำเสมอมากขึ้นเมื่อทำการดัดแบบเรียบและนูน

ปรับปรุงความแม่นยำของตำแหน่งซ้ำอย่างมากในการผลิตจำนวนมาก ยังใช้การทำงานแบบสองชั้นอีกด้วย

ตารางซึ่งตระหนักถึงความรู้สึกที่แท้จริงของสามสถานีที่ทำงานในเวลาเดียวกันโดยไม่มีผลกระทบ

กันและกัน.

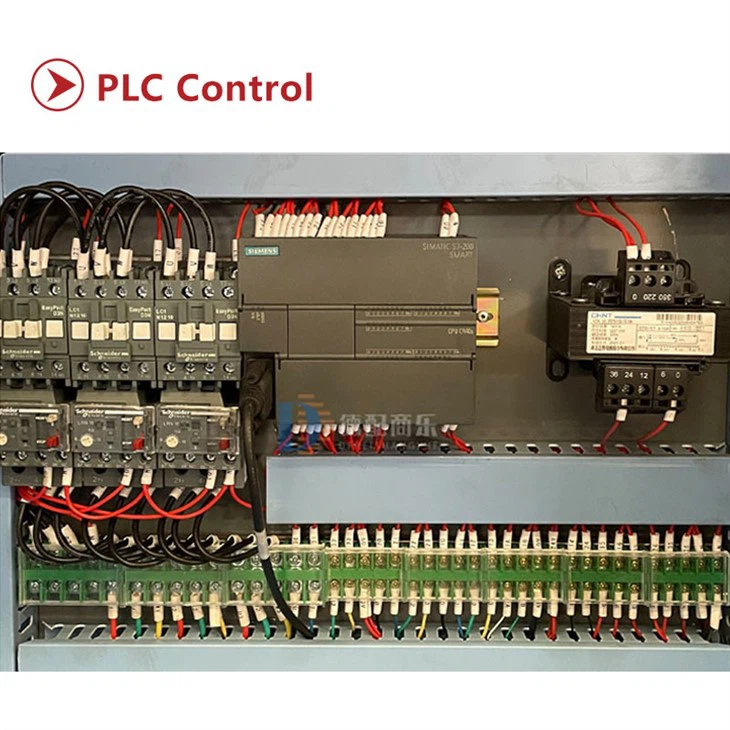

การควบคุม PLC:
การนำระบบคอมพิวเตอร์ของ Siemens มาใช้ การควบคุม CNC ทำได้สำเร็จผ่านความร่วมมือ

ของ PLC และดิสเพลสเมนต์เซนเซอร์ ทำให้การดัดงอแม่นยำยิ่งขึ้น อุปกรณ์โดยอัตโนมัติ

คำนวณความยาวตัด มุมดัด และจุดดัด ทำให้การทำงานง่ายขึ้น

และใช้งานง่าย

การแสดงตัวอย่าง

การประยุกต์ใช้ผลิตภัณฑ์

เครื่องบัสบาร์ส่วนใหญ่เหมาะสำหรับอุตสาหกรรมการผลิตไฟฟ้าแรงสูงและแรงต่ำ

สวิตช์เกียร์และหม้อแปลงไฟฟ้า และใช้สำหรับเพิ่มข้อกำหนดของบัสบาร์ทองแดงและอลูมิเนียม
